ヘッドライト/ステー編

blogを見返してみたら、3年以上も前にヘッドライト変えたいなんて書いてました。

折角薄いヘッドライトを手に入れて、できるだけスプリンガーとのクリアランスを少なく付けたいと思ったので、ちょっと手間を掛けてみました。
ちゃちゃっと現物合わせで製作できる技能があれば、これ程手間ではないんでしょうけどね。(苦笑)

それでは行ってみましょう。

まずはホームセンターで購入できる穴あきステーを利用してヘッドライト位置を決めます。
こんな感じで寸法取り用のサンプル作成。

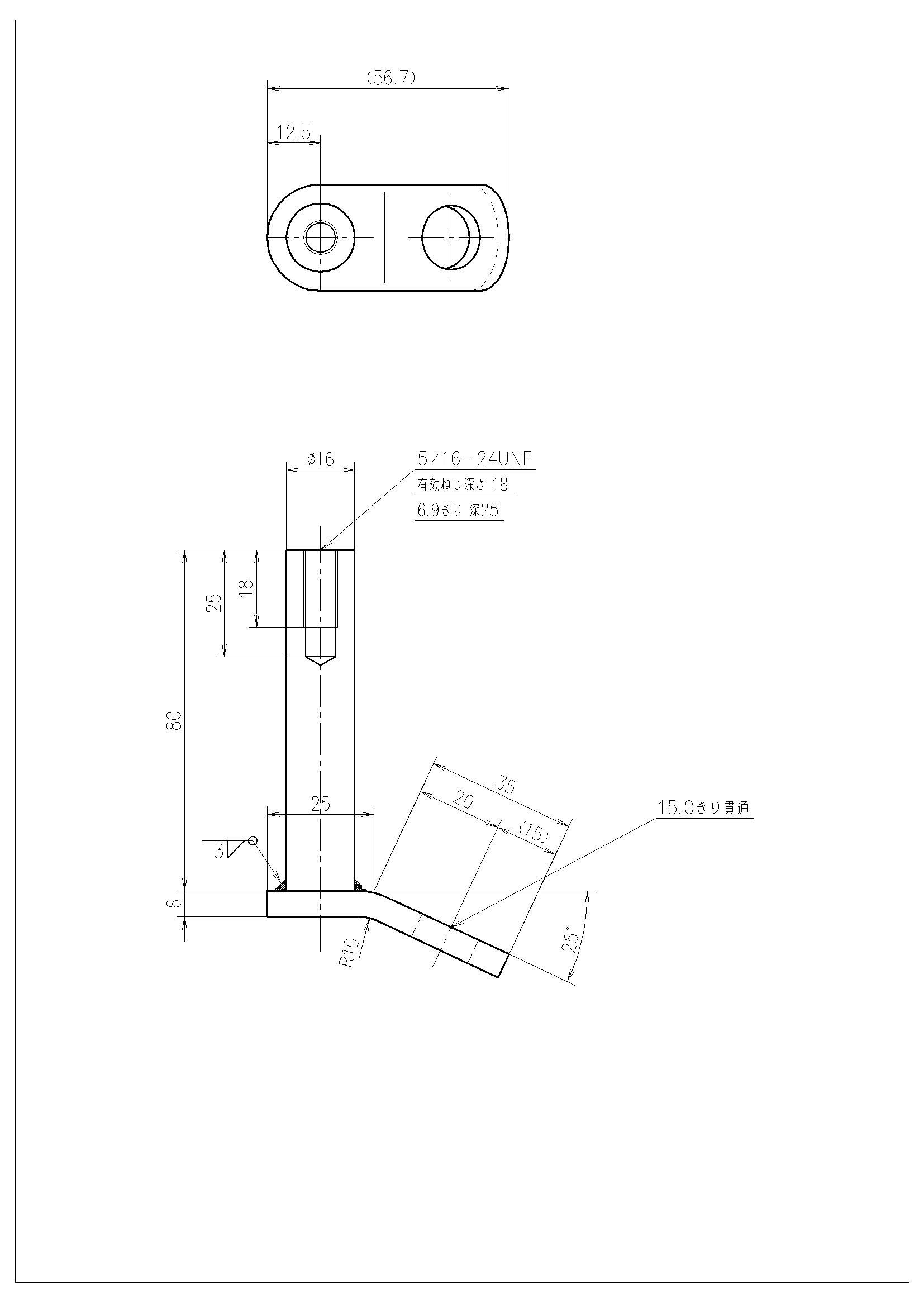

このサンプルを基に図面を書きます。(クリックするとデカくなりますよ。)
出先で工具に困らないように、ちゃんとユニファイねじにしました。




鉄工所にお願いして、ステー完成。




ヘッドライト付けてみます。
どうでしょうか?





少しセンターがずれている気もしますが、まぁ良しでしょう。

ねらい通り、スプリンガーとのクリアランスもギリギリでした。
Hi-Loスイッチとスプリンガーとのクリアランス、わずか3mm。




無事点灯しました。


光軸があっているかが問題ですが・・・


さて明るさはどれほどでしょうか?今度夜に走りたいと思います。
外観はビンテージですがバルブがH4なので、ハイワットのバルブを入れることもできますね。
大満足!!


図面ありますので、手直しもミリ単位でできますね。
増産できますねw
